利用 ： ： ：

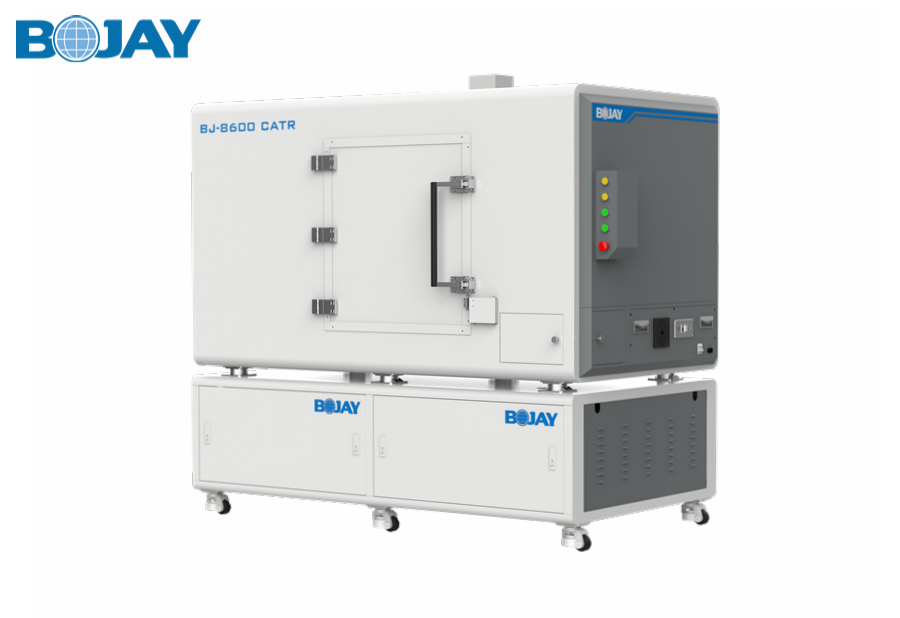

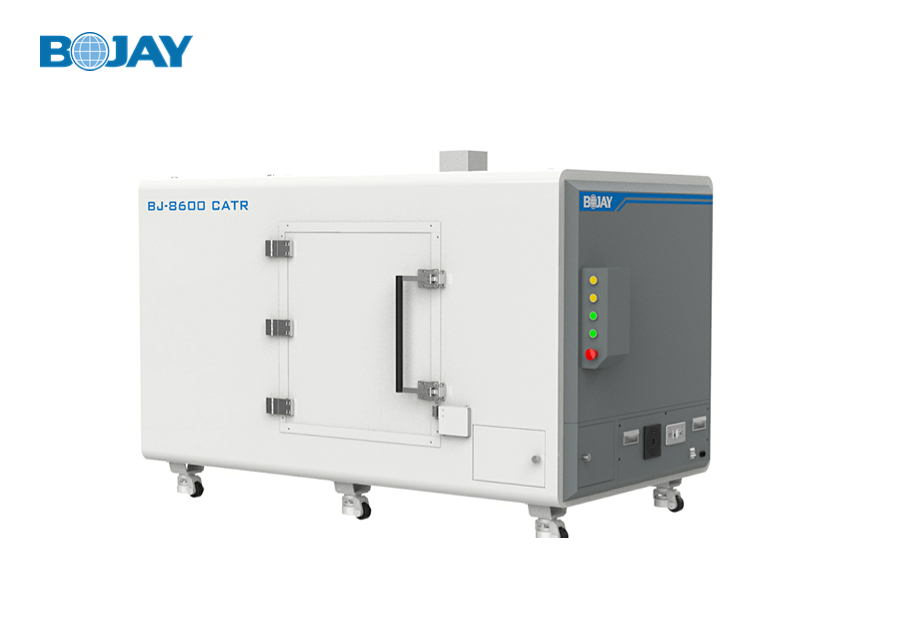

● BJ-8600 收缩场测试解决规划专为24~ 90GHz频段内毫米波远场OTA测试而设计；
● 高精度抛物线反射面以及2轴定位器，形成φ300mm大尺寸静区，用于各类尺寸的 DUT黑盒测试；
● 为软件开发/测试自动化提供尺度API；
● 通过TTL硬件信号触发，实现急剧丈量职能；
● 支持温控测试(选件)。。
机械规格 ： ： ：
| 外形尺寸（不带底座） | 1208(W)*2215 (L)*1300(H)mm |
| 外形尺寸（带底座） | 1208(W)*2215 (L)*1925(H)mm |
| 底座外部尺寸 | 1135(W)*2005(L)*625(H)mm |

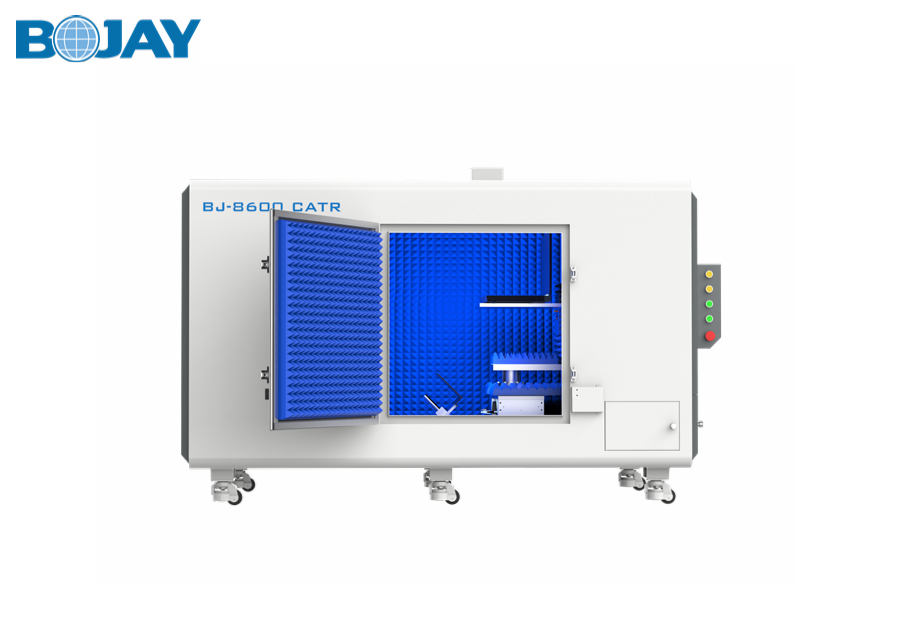

| 内部尺寸 | 880(W)*1680(L)*925(H)mm |
| 开关门尺寸 | 756(W)*798(H)mm |
| 净重 | 约580kg |
| 毛重 | 约700kg |
| DUT 最大尺寸 | 390(L)*370(W)mm |
| DUT最大重量 | 7kg |

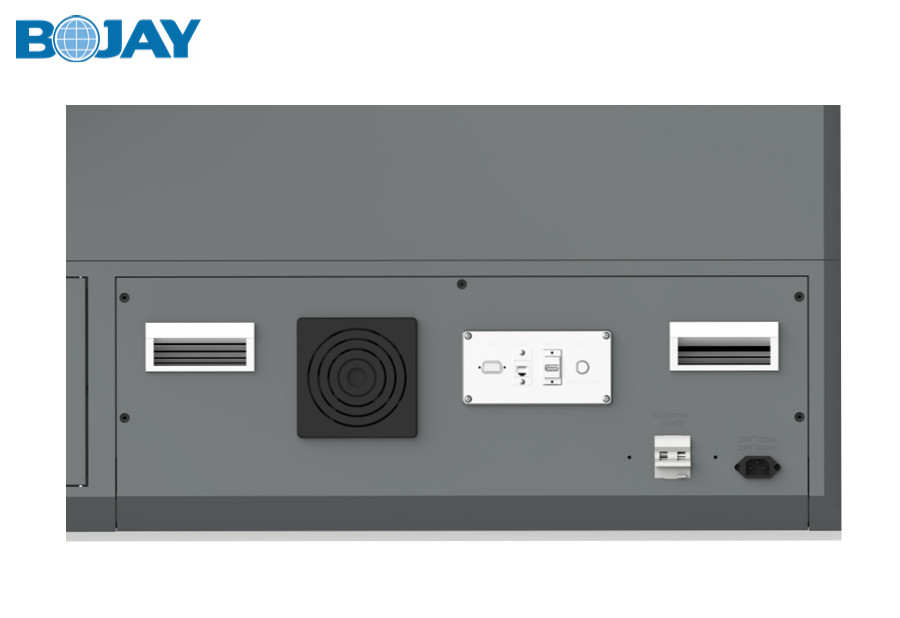

电气规格:
| 电耗 | 900W |
| 输入电压 | 100~240V AC 50Hz |
| 定位器节制界面 | USB A型号母头 DB9母头(RS232/ RJ45） |
反射板、、、馈源天线规格及屏蔽效力 ： ： ：
| 反射板 | 抛物线弧面，圆滑滚边 | |
| 反射板尺寸 | 600 x 600 mm | |
| 工作频率领域 | 24~ 50GHz |  |
| 静区尺寸 | 尺寸 ： ： ：φ300 x 300 mm 幅度锥削≤1dB 幅度波纹≤±0.5dB 相位误差 ≤ ±5° 交叉极化隔离度≤-27dB | |
| 馈源天线接口 | 2x 2.4 mm | |
| 馈源天线材质 | 铝合金 | |
| 馈源天线工作频率 | 24~50GHz | |
| 馈源天线交叉极化隔离度 | ≤-35dB | |
| 屏蔽效力 | 24 ~90GHz >70dB | |
| 吸波棉反射率 | 24 ~90GHz<-40dB | |
