利用：：

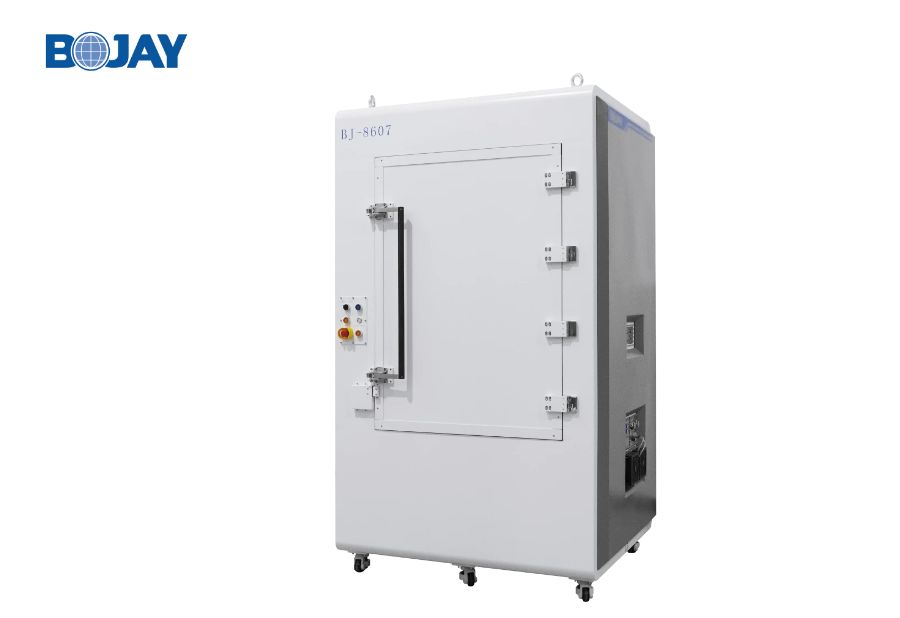

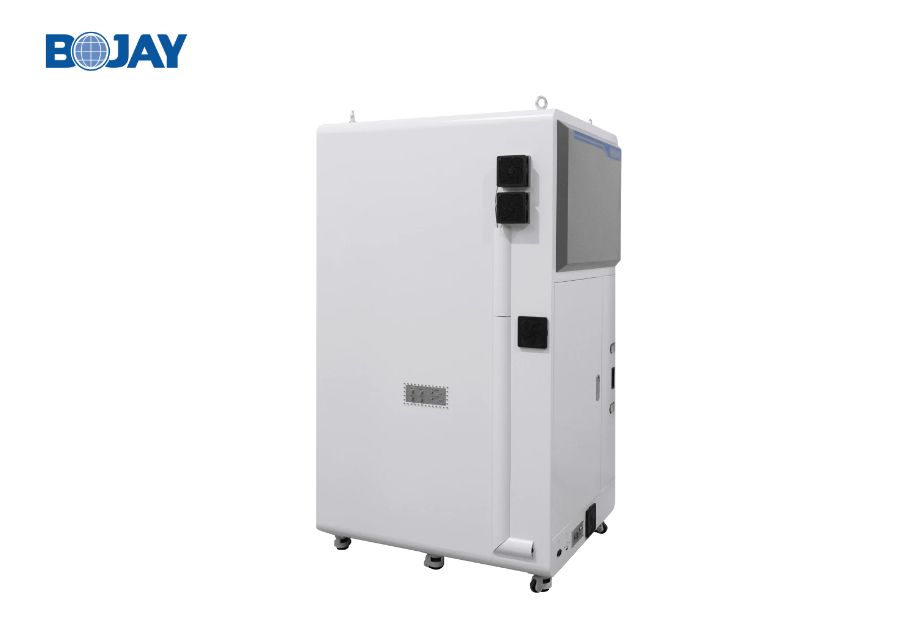

● BJ-8607测试系统蕴含一个紧凑的微波暗室和一个收缩场 ，，，设计用于尝试室环境下的毫米波OTA测试 ，，，覆盖频率领域为24至90GHz；；
● 高精度的反射面为黑盒测试提供了一个直径200毫米的静区；；
● 同时建设高精度的两轴定位器相结合 ，，，可能急剧和正确地丈量为各类尺寸的DUT天线；；
● 通过TTL硬件信号触发的急剧丈量职能；；
● 该系统可能在间接远场和直接远场丈量步骤之间切换；；
● 保温箱（可。┛墒迪-60至130℃的极限温度测试；；
● 结合汽车雷达仿照器 ，，，可覆盖速度、、距离及角度等关键参数测试。
机械规格：：
| 内部尺 | 990(W)*736(L)*1690(H)mm |
| 外形尺寸（不含底座） | 1240(W)*1070 (L)*2000(H)mm |
| 底座外形尺寸 | / |
| 操作门尺寸 | 825(W)*1050(H)mm |
| 净重 | approx.385kg |
| 毛重 | approx.633kg |
| DUT 最大尺寸 | 130(L)*380(W)mm |
| 最大装载能力 | 1.5kg |
射频规格:
| 射频隔离度 | 0.7~90GHz >70dB |
| 吸波棉反射率 | 24 GHz to 90GHz< -30 dB |
反射板及馈源天线规格：：
| 反射板 | 抛物线弧面 ，，，圆滑滚边 |
| 反射板尺寸 | 400 x 400 mm |
| 工作频率领域 | 24 ~ 90GHz |
| 静区尺寸 | 尺寸 φ200mm幅度锥削 ≤ 1dB幅度波纹 ≤ ±0.5dB相位误差 ≤ ±5°交叉极化隔离度 ≤-30dB |
| 馈源天线 | 工作频率 24~50GHz衔接器 2x2.4mm可通过扭转馈源天线扩大到90GHz 资料 铝合金交叉极化隔离度 ≤-43dB |
