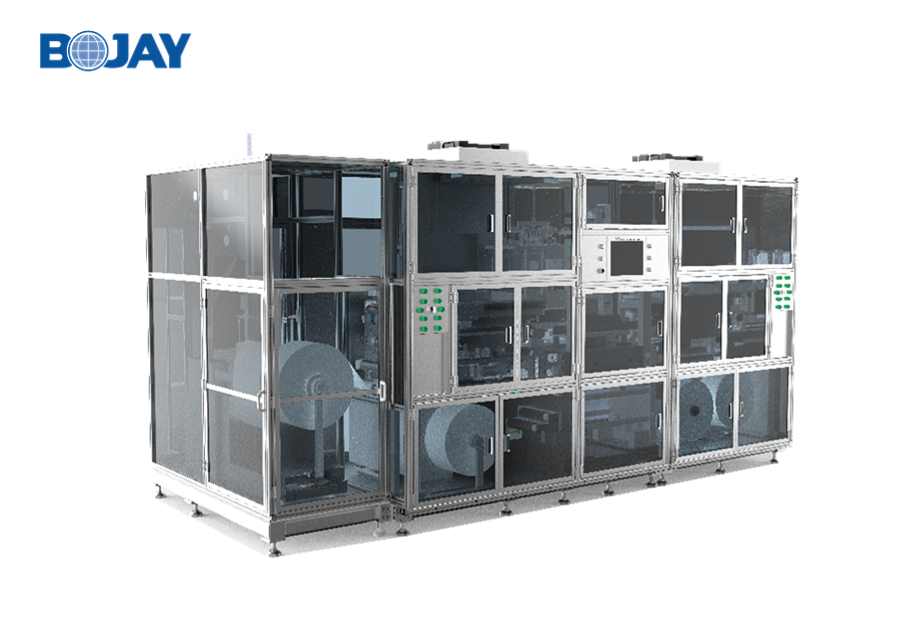

利用领域：：
● 龙门双驱直线电机送料，速度可达2m/s，反复定位精度达1um；；
● 龙门双驱双伺服张力虚轴节制，张力颠簸±1N(30N)；；
● 自动收放卷PID节制及高精度卷径推算，料卷卷径精度0.1mm；；
● 双X-Y切割及叠层对位调整，调整领域±5mm，精度±1um；；
● CCD在线叠层错位精度检测，检测精度3.45um；；
● 油压系统选取全闭环磁栅尺节制，压力精度±0.5吨(80吨)；；
● 高低料全自动真空吸附，为预防Bar块运输中受损，选取非接触式吸附。
设备关键参数：：
| 叠层精度 | +/-8.5um |
| 电极最小膜厚 | 0.8um |
| Bar块尺寸 | 310(W)*310(L)*Max10(H)mm |
| 叠层效能 | 3.5s/PCS(机械周期) |
| 叠层最大层数 | 1000层 |
| 温度节制 | 40~80℃（±0.5℃） |
| 油压压力 | 最大 80Ton(±0.5吨) |
| CCD在线错位检测精度 | 3.45um |
电气规格:
| 能量功耗 | 35KW |
| 工作电压 | 380VAC 50Hz |
| 节制界面 | 触摸屏 |
| 节制方式 | PLC |
机械规格：：
| 设备尺寸 | 2330(W)*4420(L)*2400(H)mm |
| 开门尺寸 | 820(W)*1670(H)mm |
| 净重 | 约7800kg |
| 毛重 | 约8000kg |
| 气源压力 | 0.5~0.8MPa，200L/分钟 |
